KPD10-41

KPS10A-40

KPS10A-40 样册.pdf

描述

二位,三通,液控,透大气型 ,螺纹插装换向阀

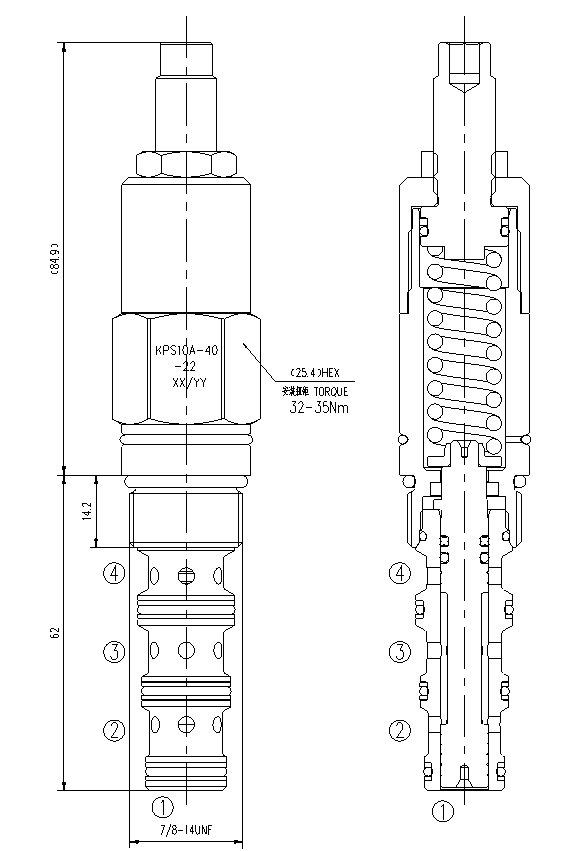

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    在初始位置(无液控)时,此阀允许油液从③到②双向流动,④口不通。此阀弹簧腔通大气,阀内弹簧腔与内部油路用 O 形圈密封。当远端信号到达①口时,阀芯移动,③到④双向流通,②口不通。 由于此阀弹簧腔通大气,所有油口匀可以加载全压力,而不影响所需的液控压力。

  • 技术曲线


  • 技术参数

    流量
    See PRESSURE DROP VS.FLOW graph
    插孔
    VC10-4
    过滤
    参考《油液清洁度》
    额定压力:

    315bar

    内泄漏
    Max 82 ml/min(5 cubic inches/min) at 250 bar3000(psi)
    温度
    -40°F to +212°F(-40°C to +100°C)
    油液:
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    弹簧调压范围:
    2.8-27.6 bar, preset预设定:13.8bar       15.2-1600 bar, preset预设定:72.5bar
