KSV12-24-0-N

KSV12-24-0-N样册.pdf

描述

两位两通(滑阀)

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    断电时,KSV12-24 截止油液双向流动。 通电后,插件的阀芯移动,从而允许油液双向流动。 应急手控选件操作方法:要进行应急操作时,请按下按钮,在逆时针旋转 180°后松开。内置弹簧会将按钮推出。在此位置,阀可能只是部分移动。要确 保实现完全应急移动,请将按钮拉至其最大行程,然后保持在此位置。 要恢复正常的阀功能,请按下按钮,在顺时针旋转 180°后松开。应急手控选 件将锁定在此位置。

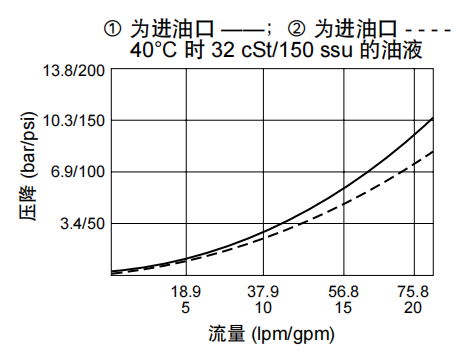

  • 技术曲线


  • 技术参数

    流量
    请查看《压力-流量曲线图》
    插孔
    VC12-2
    过滤
    参考《油液清洁度》
    额定压力
    350Bar,2口耐压:350Bar,1口最大压力:210Bar,额定流量:80L/Min
    内泄漏:
    2口压力250Bar ,小于400ml/min

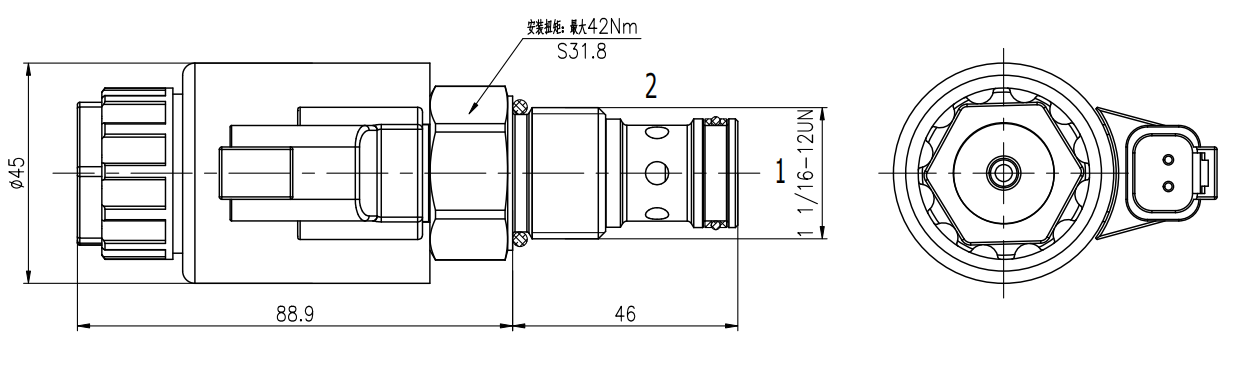

    安装扭矩:
    最大42Nm,安装六角:S31.8
    温度
    -40°F to +212°F(-40°C to +100°C)
    线圈额定负载
    Continuous from 85% to 115% of nominal voltage(连续工作电压),额定功率:30W
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar
