KSP08-25-0-N

KSP08-25-0-N样册.pdf

描述

比例换向阀(两位两通、常开)

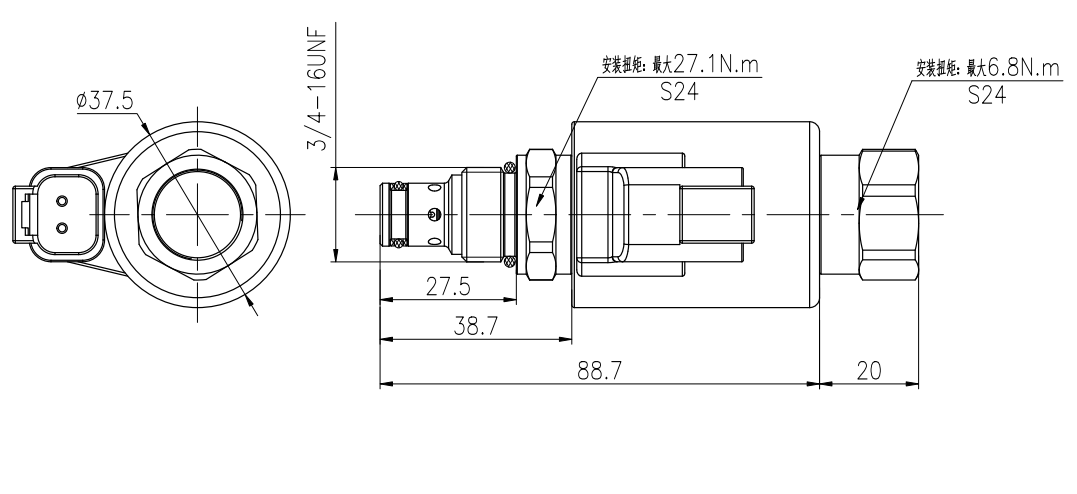

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    工作原理

    断电时,KSP08-25-0-N 油液  ① , ②处于连通状态。 通电后,阀芯移动,油液从① ② 随着电流的增加逐步关闭,实现比例流量控制。请注意虽然可以对油口 ① 完全加压,最高压力不超过210Bar,但其不用作阀的进油口。 应急手控选件操作方法:要进行应急操作时,请按下按钮。在此位置,阀可能只是部分移动。要确 保实现完全应急移动,请将按钮拉至其最大行程,然后保持在此位置。 要恢复正常的阀功能,请松开应急按钮操作,应急装置会自动复位。

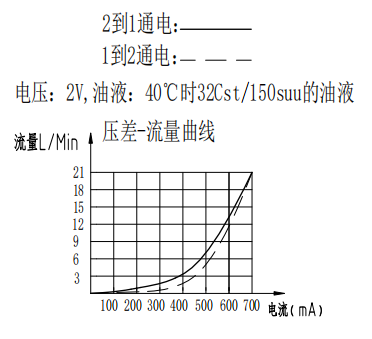

  • 技术曲线


  • 技术参数

    流量
    20L/min
    插孔
    VC08-2
    过滤
    参考《油液清洁度》
    最大工作压力
    250Bar,1口最大耐压:210Bar,
    内泄漏
    (per land)82cc/min.(毫升/分) max. at 207bar
    磁滞
    最大电流的 85% 以内小于 5%;最大电流的 85% 以上小于 10%
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    钢和球铁允许使用最大压力350bar
    重量
    插芯:0.09Kg,线圈:0.16Kg
