技术特性
断电时，SV10-47C 截止油液流向任何油口。 线圈 1 通电时，允许油液从 ③ 流向 ④，以及从 ② 流向 ①。 线圈 2 通电时，油液可以从 ③ 流向 ②，以及 从 ④ 流向 ①。 在由于油缸面积比而造成工作油口流量不均衡的油路中，较大流量的回油应导 入油口 ②。 虽然可以对油口 ① 完全加压，但其不用作阀的进油口。 应急手控选件操作方法：在进行应急操作时，推动滚花手柄可以控制线圈 2 (S2) 的功能，或拉动滚花手柄可以控制线圈 1 (S1) 的功能。
-
技术曲线
-
技术参数

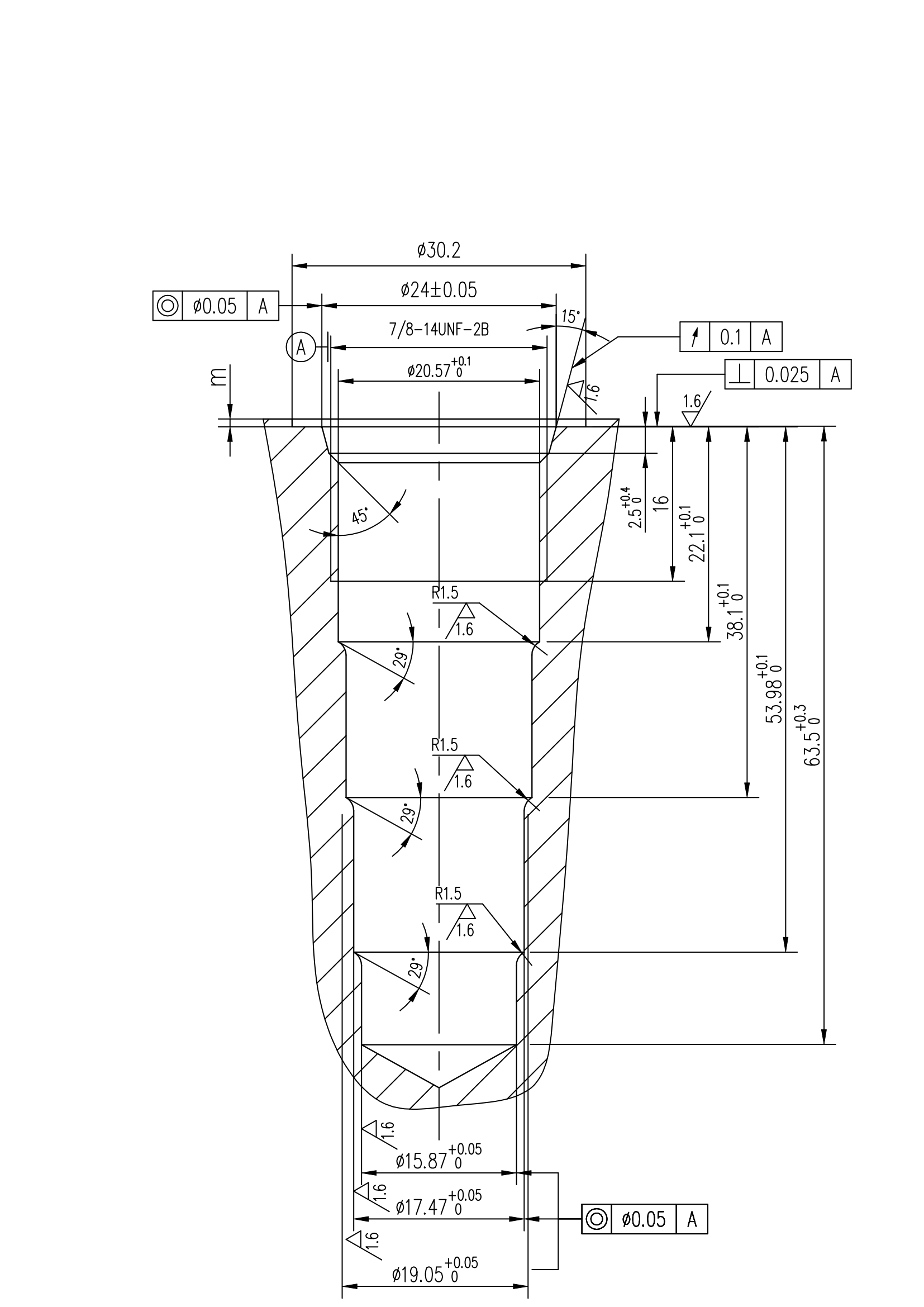

额定压力207bar流量23L/min，请查看《压力-流量曲线图》插孔VC10-4过滤参考《油液清洁度》内泄漏164 ml/min max. at 207bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料6061-T6铝,允许使用最大压力207bar，钢和球铁允许使用最大压力350bar安装扭矩33N.m，六方尺寸：S25.4 -
