技术特性
直动式溢流阀为常闭压力限制阀,常用来保护液压元件,以防止其受瞬态压力的冲击。当压力在进口(口1)达到阀的设定值,阀开始向油箱(口2)溢流,节流以限制压力上升。此类阀调节平稳、噪声小,基本为零泄漏,抗油污能力强,防堵塞并且响应速度快。
-

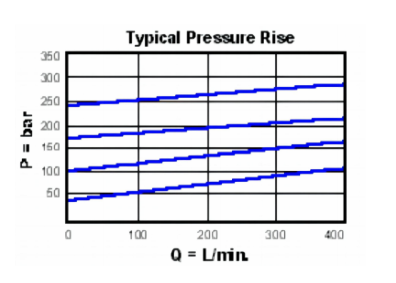

技术曲线
-
技术参数
调节螺杆的密封暴露在系统压力下。这意味着只有当压力被移除时,此阀才可被调节。设定流程为;检查设定,移除压力,调节阀,检查新设定。
此阀对变动的油液温度和油液污染不敏感。
油箱口(口2)处的背压直接以1:1的比例增加到阀的设定值上。
选择溢流阀的弹簧范围时,为确保最大的可重复性,目标溢流设定值要接近最小和最大压力的中间范围。
回座高于90%测试设定压力。实际设定低于测试设定时,回座百分比可能会降低。
-
