KRSDC-LAN顺序阀

KRSDC-LAN顺序阀-Model.pdf

描述

​先导控制式,平衡滑阀结构顺序阀

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    先导控制式,平衡滑阀结构顺序阀将在进口(口1)压力超过阀的设定之后向次级油路供油。顺序阀的设定将控制与外泄口(口3)压力相关的口1压力。在口2(顺序口)背压升至设定值之前,此类阀对此不敏感。如果回路中有压力存在,它们可以用来代替2口溢流阀完成对压力的调节。

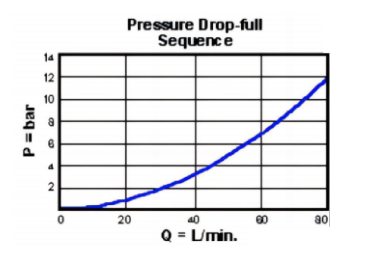

  • 技术曲线


  • 技术参数

    1. W和Y控制方式是可以指定或不指定特定设定值。当没有特定值设定要求时,将采用标准设定,并全范围可调。当按特定值设定时,这个特定值将会代表阀的最大设定值。

    2. 当与口3(外泄)压力相关的口1(进口)压力超过阀的设定值而升高时,先导流量随之增加。

    3. 口3处的压力直接以1:1的比例增加到阀的设定值上,口3处的压力不能超出5000psi(350bar)。

    4. 所有3口顺序阀在尺寸和功能上可互换(如:给定的外形结构尺寸阀拥有相同的流道,相同的插孔)。

    5. 主级的阻尼孔被150微米的不锈钢滤网保护。

  • 文件下载

  • 相关辅件
