KRPGC-LCN

KRPGC-LCN溢流阀-Model.pdf

描述

平稳响应型,先导滑阀式溢流阀

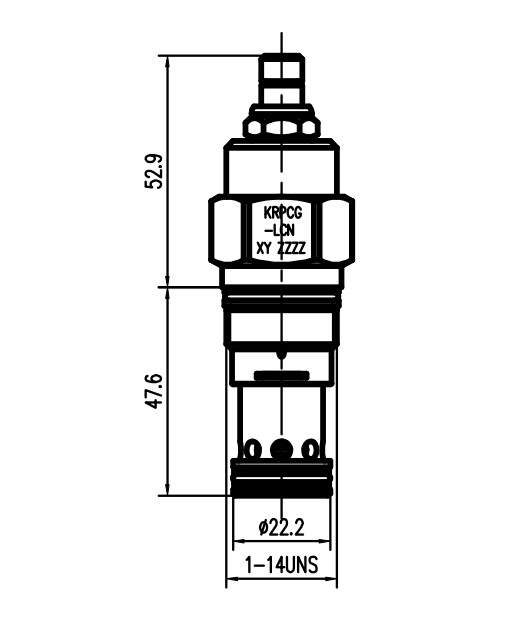

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    先导式滑阀型溢流阀用于保护系统的压力瞬时过载。当①口压力超过设定值时,①口到②口溢流过载,限制压力升高。②口背压会按1:1叠加到阀的设定压力上。

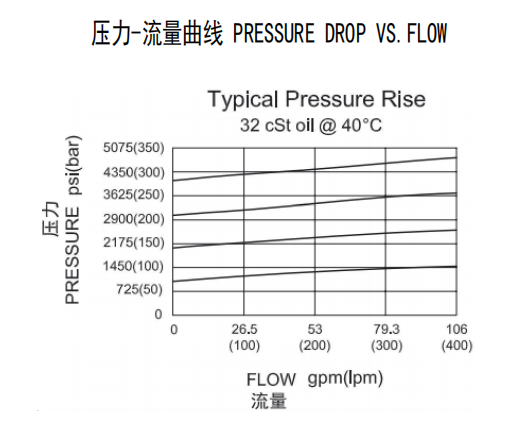

  • 技术曲线


  • 技术参数

    最大工作压力
                350Bar
    流量
                200 L/min.
    内泄漏
                50 cc/min. at 70 bar
    响应时间
                10 ms

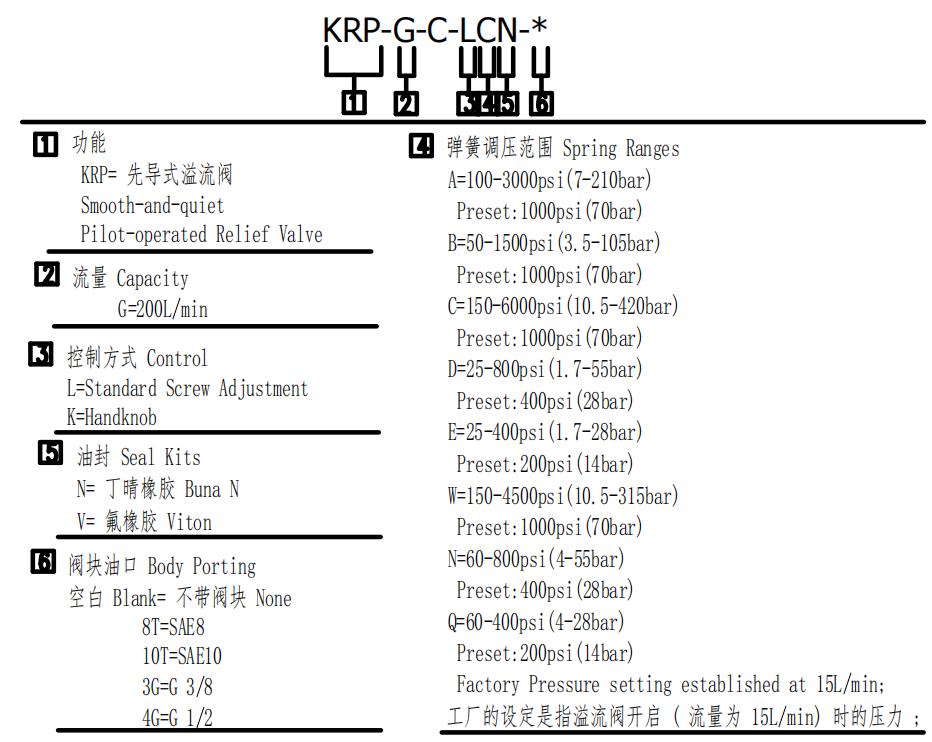

    弹簧调压范围
                A7 to 210 bar,preset预设定:70bar
                B 3.5 to 105 bar,preset预设定:70bar
                C10.5 to 420 bar,preset预设定:70bar
                D1.7 to 55 bar,preset预设定:28bar
                E1.7 to 28 bar,preset预设定: 14bar
                W10.5 to 315 bar, preset预设定:70bar
                N4 to 55 bar,preset预设定:28bar
                Q4 to 28 bar,preset预设定:14bar
    温度
                -40°F to +250°F(-40°C to +120°C)
    油液
                Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    插孔
                T-3A
    阀块材料
                Steel & Ductile iron rated to 350bar 钢和球铁允许使用最大压力350bar
