KPBHB-LAN

KPBHB-LAN减压阀-Model.pdf

描述

先导控制式减压阀

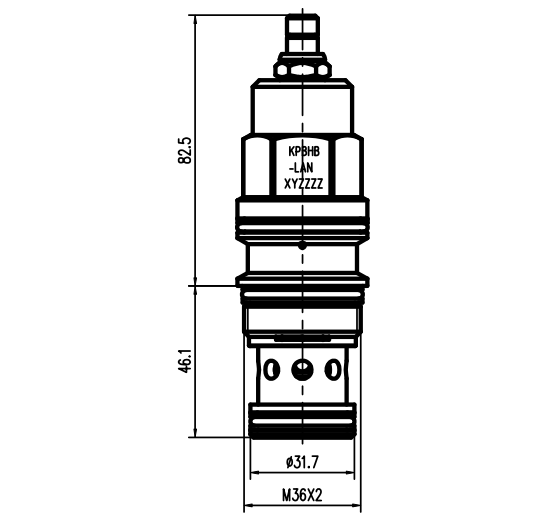

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    先导控制式,减压阀将进口(口2)高压主油路压力调节减至口1所需的减压压力,这样可以利用单一泵源实现多种压力需求的油路。从减压压力口(口1)到进口(口2)的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流,可以考虑在油路中加入单向阀。

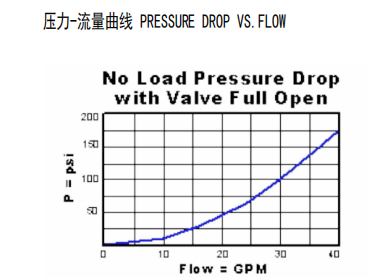

  • 技术曲线

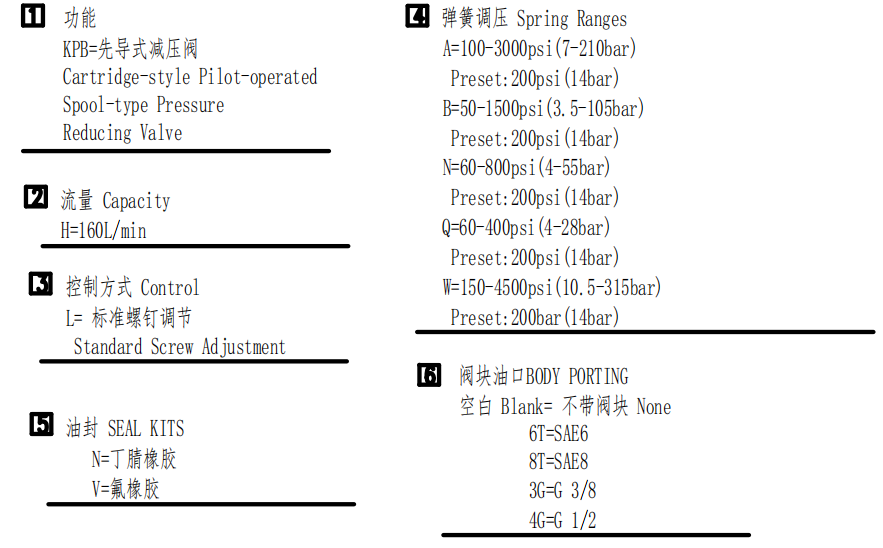

  • 技术参数

    1.口3处的压力直接以1:1的比例增加到阀的设定值上,且压力不能超 出5000psi(350bar)。


    2.W和Y控制方式(可用时)可以指定或不指定特殊设定值。当没有特殊设定值指定时,W和Y控制方式下可以在全量程范围内调节设定值。当指定为特殊设定值时,此值则代表阀的最大设定值。


    3.配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。


    4.所有3口减压阀和减压/溢流阀在尺寸上可互换(如:给定的外形结构尺寸阀拥有相同的流道,相同的插孔)。考虑安装配置时,减压 /溢流阀的回油路(口3)最好具有公称流量能力。


    5.先导式操作阀具有非常平坦的压力/流量特性,良好的稳定性和极 低的滞回。

  • 文件下载

  • 相关辅件
