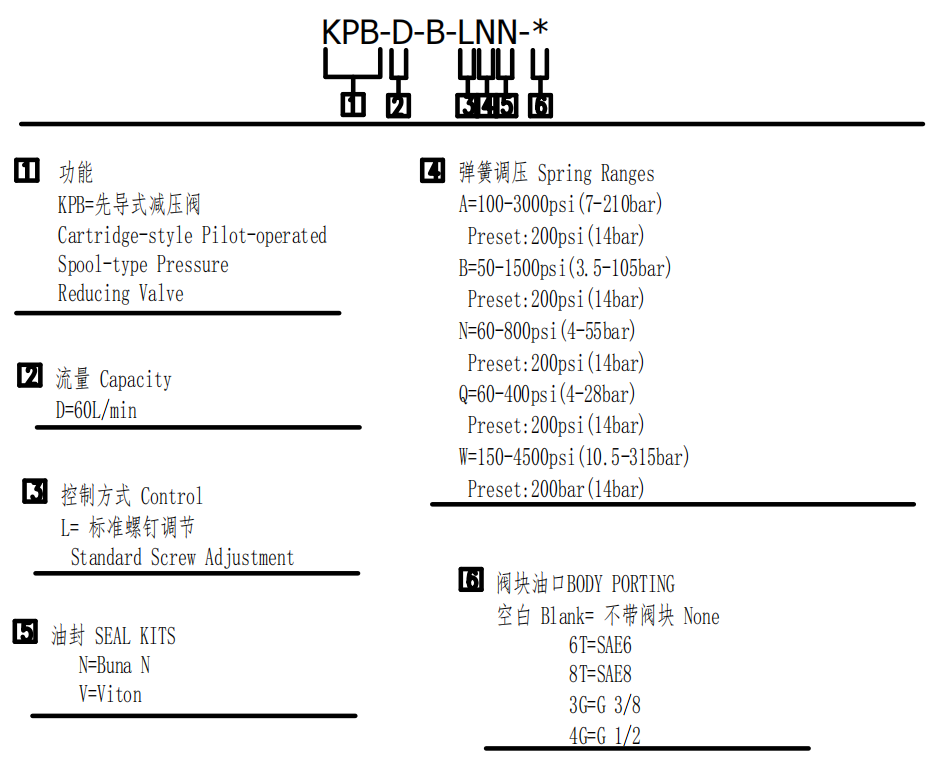

KPBDB-LNN

KPBDB-LNN-Model.pdf

描述

快速响应型,先导滑阀式溢流阀

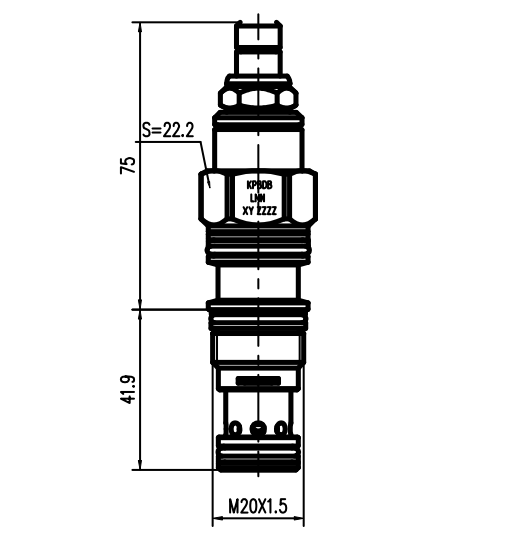

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    快速响应先导式滑阀型溢流阀用于保护系统的压力瞬时过载,快速启闭时仍能保持系 统平稳性。当①口压力超过阀的设定时,①口到②口溢流过载,限制系统压力升高, 该阀对压力反应灵敏。 ②口背压会按1:1叠加到阀的设定压力上。

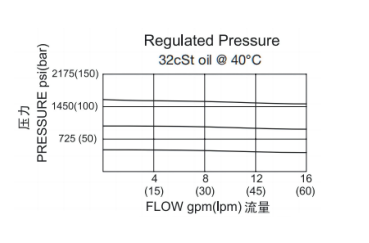

  • 技术曲线


  • 技术参数

    最大工作压力
    350Bar
    流量
    60L/min.
    弹簧调压范围
    A:7-210bar,preset预设定:14bar
    B:3.5-105bar,preset预设定:14bar
    N:4-55bar,preset预设定:14bar
    Q:4-28bar,preset预设定:14bar
    W:10.5-315bar,preset预设定:14bar
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    插孔
    T-11A
    阀块材料
    Steel & Ductile iron rated to 350bar 钢和球铁允许使用最大压力350bar
