K1DR2P20S溢流阀

K1DR2P20S溢流阀2-Model.pdf K1DR2P20S溢流阀-Model.pdf

描述

直动座阀式先导阀

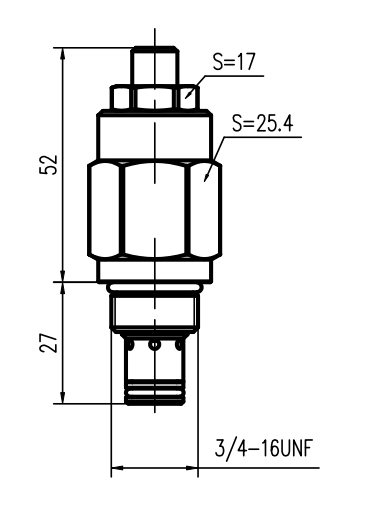

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    直动式先导溢流阀用于远程控制其他先导式主阀的压力设定控制。由于额定流量的限制,此阀应 在匹配的先导流量下与其他主阀一起使用;②口背压会按 1:1 叠加到阀的设定压力上。

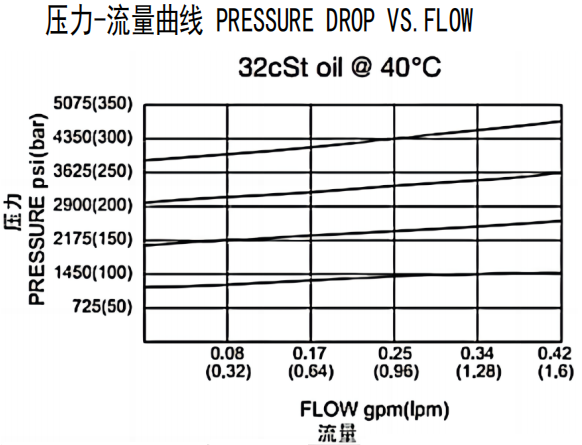

  • 技术曲线


  • 技术参数

    流量
    1.5L/min
    插孔
    VC08-2
    最大工作压力
    350Bar
    内泄漏
    2drops/min(滴/分).
    温度
    -40°Fto+250°F(-40°Cto+120°C)
    弹簧调压范围

        A:25psi(1.7bar)to3000psi(210bar),preset预设定:1000psi(70bar)

         B:25psi(1.7bar)to1500psi(105bar),preset预设定:1000psi(70bar)

        C:25psi(1.7bar)to6000psi(420bar),preset预设定:1000psi(70bar)

        D:25psi(1.7bar)to800psi(55bar),preset预设定:400psi(28bar)

        E:25psi(1.7bar)to400psi(28bar),preset预设定:200psi(14bar)

        W:25psi(1.7bar)to4500psi(315bar),preset预设定:1000psi(70bar)

    油液
    Mineral-basedfluidswithviscositiesof7.4to420cSt.(矿物油粘度)
    阀块材料
    Steel&Ductileironratedto350bar钢和球铁允许使用最大压力350bar
  • 文件下载

  • 相关辅件
