KACR15-M20

(1)KACR-M24直动式补油溢流阀 -Model.pdf (2)KACR-75M20直动式补油溢流阀-Model.pdf

描述

直动式补油溢流阀

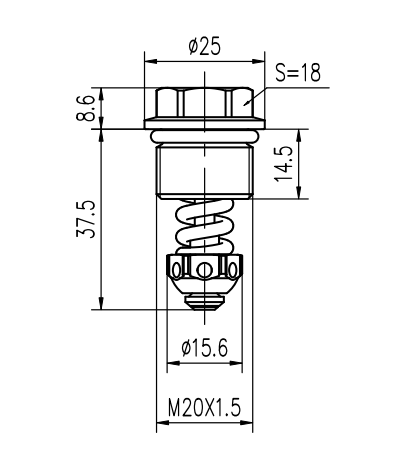

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    液体从①口到②口自由流动,直到压力上升到符合所选阀的设置压力,允许通过①口溢流到油箱。结合溢流阀(直动)的典型功能和单向阀的补油功能。直动式和特殊设计使阀芯快速打开和关闭。注意:为了得到良好的防泄漏性能,使用可活动的阀座作为制造工具来制造型腔基座。要运用扭矩:4.5±2Nm 调节。

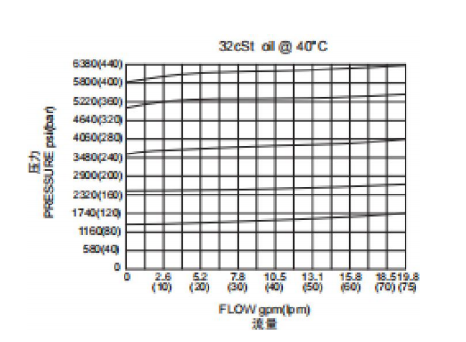

  • 技术曲线


  • 技术参数

    最大工作压力420bar
    最大流量75Imin
    弹簧调压范围

    20 to 100 bar; 101 to 170 bar; 171 to 250 bar; 251 to 350 bar; 351 to 420 bar;

    温度-40F to +250F(-40℃ to +120℃)
    油液Mineral-based fluids with viscosities of 7.4 to 420cSt.(矿物油粘度)
    内泄漏

    15 drops/min.(滴/分) max. to 80% of nominal setting

    插孔VH003
