描述

带外接口平衡阀

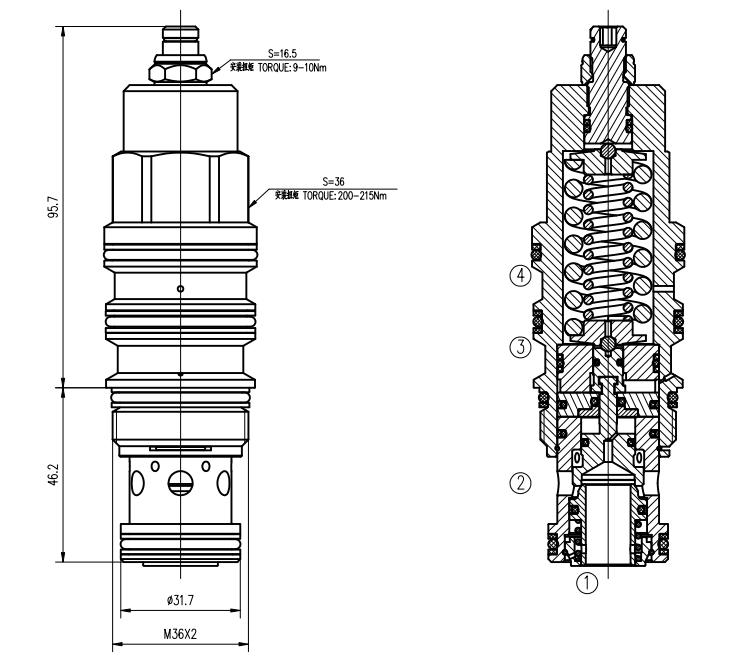

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    带先导协助开启的带外接口型平衡阀用于控制超驰负载工况。油液从②口到①口单向自由流动;油 液经直动,先导辅助从①口溢流到②口,③口是溢流辅助控制口,按控制比降低溢流功能的有效设 定值。因弹簧腔通外接口(④口),所以②口的背压不会影响阀的设定值

  • 技术曲线


  • 技术参数

    流量
    请查看《压力-流量曲线图》
    插孔
    SUN T-23A
    过滤
    参考《油液清洁度》
    额定压力
    350 bar
    内泄漏
    5 drops/min(滴/分).
    控制比
    2: 1
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar
