方向阀 液控换向阀
请选择子分类
KPD10-41

KPD10-30

KPD10-30 样册.pdf

描述

二位，二通，外控外排，螺纹插装方向阀

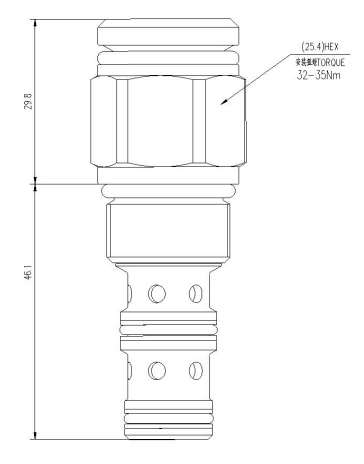

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    无液控时，此阀允许油液从②向③双向流动。V是可通大气的弹簧腔，该腔采用O型圈密 封内部油道，防止油液流入该腔。当远端信号到达①时，阀芯移动，③流向②双向闭合。

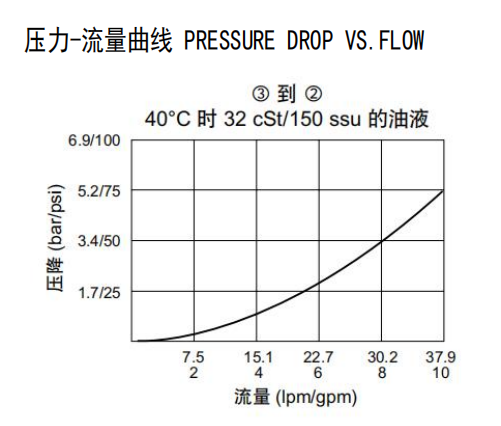

  • 技术曲线


  • 技术参数


    流量
    See PRESSURE DROP VS.FLOW graph
    插孔
    VC10-3
    过滤
    参考《油液清洁度》
    额定压力:

    240bar

    内泄漏
    Max 82 ml/min(5 cubic inches/min) at 207 bar3000(psi)
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液：
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    弹簧调压范围：
    （采用 7.6 bar（110 psi）弹簧）： 阀芯位移：7.6 bar（110 psi） 阀芯完全换向：9.1 bar（132 psi）



  • 文件下载

    KPD10-30 样册.pdf
