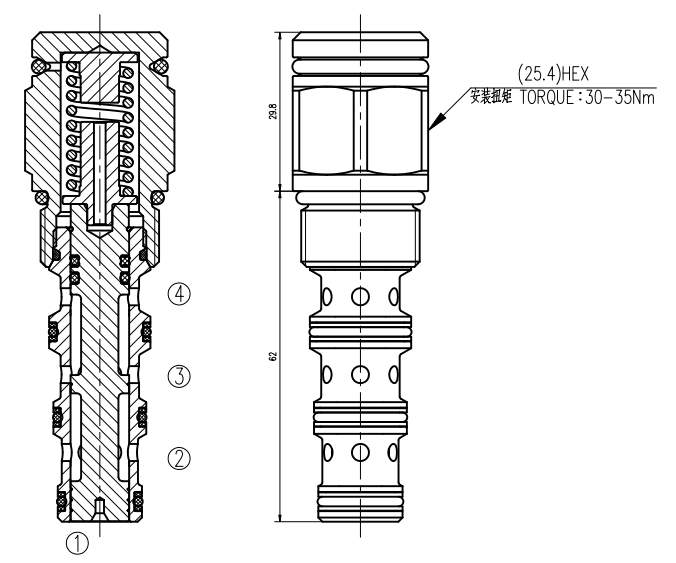

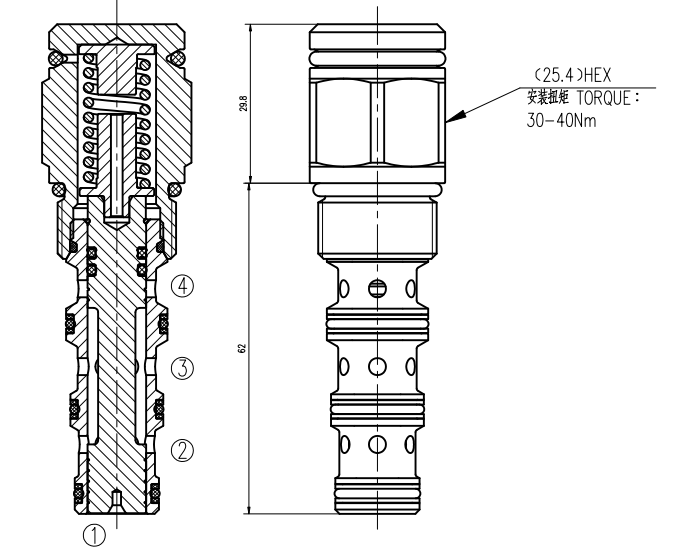

在初始位置（无液控）时，KPD10-40 允许油液从 ③ 向 ② 双向流动，而在 ④处截止。V 是可通大气的弹簧腔，该腔采用 O 型圈密封内部油道，防止油液流入该 腔。当远端信号到达 ① 时，阀芯移动，③ 流向 ④ 接通，而 ② 处闭合。由于采用带泄油孔的弹簧室，因此可以在任何油口对插件完全加压，而不会影响所需的液控压力。
技术曲线
技术参数
流量
30L
插孔
VC10-4
过滤
参考《油液清洁度》
额定压力:
240bar，开启压力11.7bar
内泄漏
Max 82 ml/min(5 cubic inches/min) at 207 bar3000(psi)
温度
-40°F to +250°F(-40°C to +120°C)
油液：
Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
