KTS38-21-0-N

比例溢流阀KTS38-21-0-N.pdf

描述

反比例溢流阀(锥阀)用于先导控制

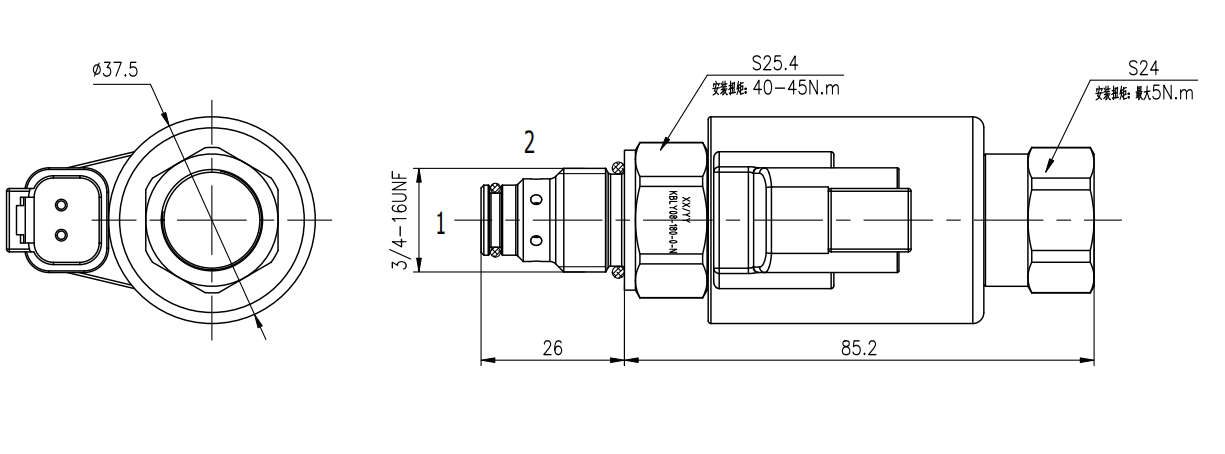

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

    KTS38-21 阻止从 ① 流向 ② 的流量,直到油口 ① 获得充分的压力来抵消弹簧 预压力。在无电流情况下,溢流压力为弹簧最大压力 ±50 psi。线圈中的电流 减小弹簧力,进而减小阀的设定值。

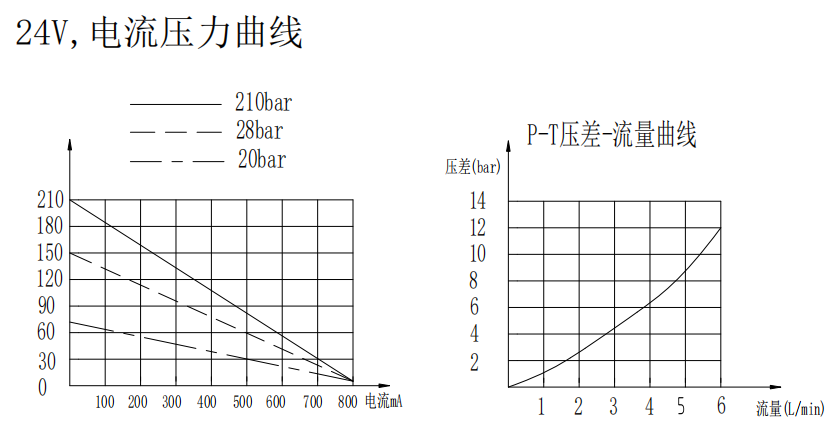

  • 技术曲线


  • 技术参数

    额定压力:
    350,T口不建议有背压,最大背压不能超过30Bar
    压力滞环
    <4%
    额定流量:
    5L/Min
    安装扭矩:
    40-45Nm,安装六角:S25.4
    流量
    请查看《压力-流量曲线图》
    插孔
    VC08-2
    过滤
    参考《油液清洁度》
    内泄漏
    P口压力低于对应电流值输出压力的85%时,泄露量为:<5滴/Min,
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    重量
    0.47Kg
