技术特性
断电时，KSV10-47B 油缸油口接通，同时接通 ③ 和 ①。 线圈 1 通电时，允许 油液从 ③ 流向 ④，以及从 ② 流向 ①。 线圈 2 通电时，油液可以从 ③ 流向 ②，以及从 ④ 流向 ①。 在由于油缸面积比而造成工作油口流量不均衡的油路中，较大流量的回油应导 入油口 ②。 虽然可以对油口 ① 完全加压，但其不用作阀的进油口。
-

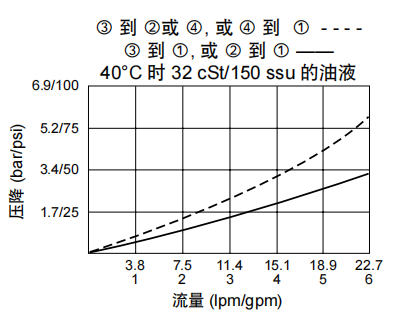

技术曲线
-
技术参数
额定流量：22.7L/min,1口不建议做进油口，插孔VC10-4过滤参考《油液清洁度》最大工作压力240Bar,耐压最大：350Bar,1口最大耐压：207Bar，内泄漏(per land)328cc/min.(毫升/分) max. at 207bar线圈电压额定电压±15%(连续工作电压)，功率：20W，线圈内部防水等级IP65，可以在高温、高湿度环境正常工作温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
