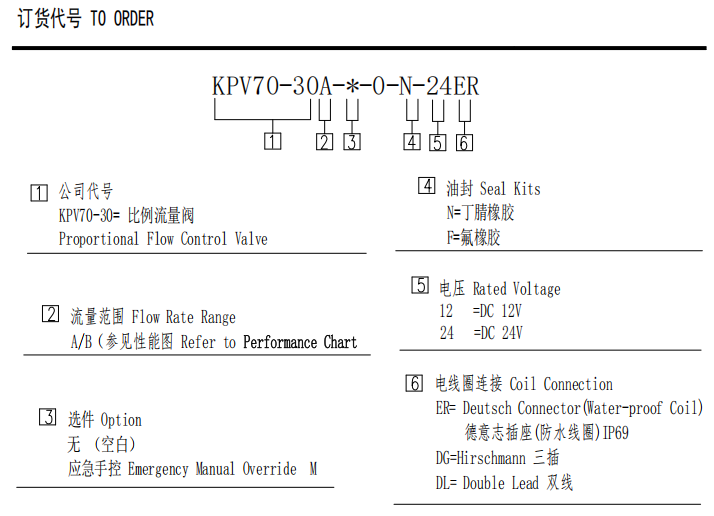

KPV70-30A-0-N-24ER

KPV70-30A-0-N-24ER-比例流量阀Model .pdf

描述

比例流量阀

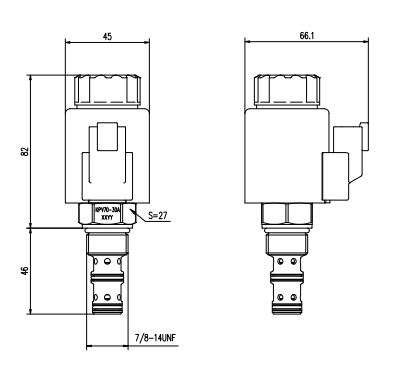

液压原理图/产品图片

联系我们

展开全部

收起全部

  • 技术特性

  • 技术曲线


  • 技术参数

    工作压力
                入口:240bar(3500psi);油口②和③:207bar(3000psi)
    调节流量
    旁通截止(BypassClosed),范围A:26lpm(7gpm) 旁通截止(BypassClosed),范围B:17lpm(4.5gpm) 旁通开启(BypassOpen),范围A:30lpm(8gpm) 旁通开启(BypassOpen),范围B:17lpm(4.5gpm) 最大输入流量(MaximumInletFlow): 旁通开启(BypassOpen),范围A:50lpm(13gpm) 旁通开启(BypassOpen),范围B:26lpm(7gpm)
    内部泄漏
                阀全闭时,207bar(3000psi)压力下泄漏量为197毫升/分(12立方英寸/分)
    介质
                粘度介于7.4~420cSt(50~2000ssu)的矿物油或具有润滑作用的合成油
    阀孔
                VC10-3
